گوشی‌های هوشمند امروزی از نظر قدرت پردازشی فاصله زیادی با نسل‌های قدیمی پیدا کرده‌اند. پردازنده‌های قدرتمند، پردازش‌های سنگین هوش مصنوعی، بازی‌های گرافیکی، فیلم‌برداری با کیفیت بالا و شارژ سریع، همگی گرمای زیادی تولید می‌کنند. مشکل اینجاست که تمام این سخت‌افزار قدرتمند باید در بدنه‌ای بسیار باریک و کوچک جای بگیرد.
در این مقاله می‌خوانیم:
- Vapor Chamber چیست؟
- چرا گوشی‌های جدید به Vapor Chamber نیاز دارند؟
- Thermal Throttling چیست؟
- Vapor Chamber چگونه گوشی را خنک میکند؟
- 1. تبخیر مایع در قسمت داغ
- 2. حرکت بخار به سمت قسمت‌های خنک‌تر
- 3. میعان بخار و آزاد شدن گرما
- 4. بازگشت مایع به نقطه داغ
- مهم‌ترین مزیت Vapor Chamber در گوشی چیست؟
- تفاوت Vapor Chamber با Heat Pipe چیست؟
- Vapor Chamber بهتر است یا ورق گرافیتی؟
- آیا Vapor Chamber باعث سرد شدن گوشی می‌شود؟
- Vapor Chamber چه تاثیری روی بازی موبایل دارد؟
- آیا Vapor Chamber برای شارژ سریع هم مفید است؟
- کدام گوشی‌ها از Vapor Chamber استفاده می‌کنند؟
- Vapor Chamberهای فوق باریک
- آیا Vapor Chamber عمر باتری را افزایش می‌دهد؟
- آیا گوشی بدون Vapor Chamber بد است؟
- آینده فناوری Vapor Chamber در گوشی‌ها
- Vapor Chamberهای نازک‌تر
- طراحی‌های سه‌بعدی و اختصاصی
- ترکیب با مواد حرارتی مختلف
- آیا Vapor Chamber واقعاً ارزش دارد؟
نمایش بیشتر نمایش کمتر
اینجاست که Vapor Chamber یا «محفظه بخار» وارد عمل می‌شود.
Vapor Chamber یکی از مهم‌ترین فناوری‌های خنککننده در گوشی‌های پرچمدار و گوشی های گیمینگ است که وظیفه اصلی آن، انتقال سریع گرما از پردازنده و پخش کردن آن در سطح وسیعتری از داخل گوشی است. این فناوری با استفاده از چرخه تبخیر و میعان یک سیال، گرمای متمرکز پردازنده را به بخش‌های مختلف سیستم حرارتی منتقل میکند.
اما Vapor Chamber دقیقاً چیست؟ چگونه کار میکند؟ آیا واقعاً باعث خنک‌تر شدن گوشی می‌شود؟ و آیا وجود آن برای بازی کردن اهمیت دارد؟ در ادامه همه این موارد را بررسی می‌کنیم.
Vapor Chamber چیست؟

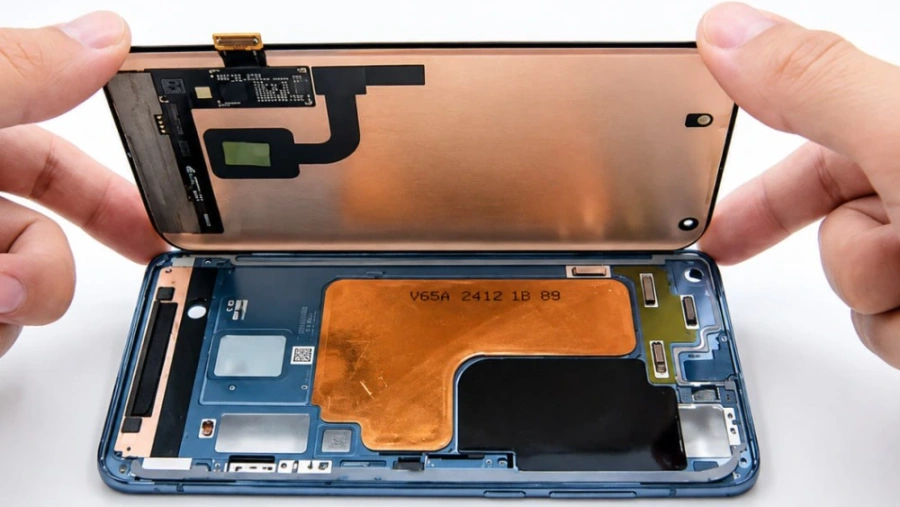

Vapor Chamber یک محفظه بسیار نازک و مهرومومشده است که برای انتقال و پخش کردن گرما در تجهیزات الکترونیکی استفاده می‌شود.
این محفظه معمولاً از ساختاری فلزی مانند مس ساخته شده و داخل آن مقدار کمی سیال کاری، معمولاً آب خالص یا آب دی‌یونیزه، قرار دارد. درون Vapor Chamber همچنین یک ساختار متخلخل یا اصطلاحاً Wick وجود دارد که به بازگشت مایع به قسمت داغ کمک میکند.
برخلاف چیزی که ممکن است از نام «محفظه بخار» تصور کنید، این سیستم یک مدار خنککننده مایع معمولی با پمپ و رادیاتور نیست. هیچ پمپ مکانیکی بزرگی در آن وجود ندارد.
Vapor Chamber یک سیستم غیرفعال (Passive) است که از تغییر فاز مایع به بخار و بخار به مایع برای انتقال گرما استفاده میکند.
به زبان ساده:
پردازنده گرما تولید میکند -> مایع داخل Vapor Chamber تبخیر می‌شود -> بخار گرما را به قسمت‌های خنک‌تر منتقل میکند ->بخار دوباره به مایع تبدیل می‌شود -> مایع به قسمت داغ برمی‌گردد.
این چرخه میتواند به‌صورت مداوم در زمان اجرای بازی یا سایر پردازش‌های سنگین ادامه پیدا کند.
چرا گوشی‌های جدید به Vapor Chamber نیاز دارند؟
یکی از مشکلات اصلی گوشی‌های مدرن این است که قدرت پردازشی آنها بسیار زیاد شده، اما فضای داخلی آنها همچنان محدود است.
پردازنده گوشی ممکن است هنگام اجرای بازی، ضبط ویدئو، استفاده از هوش مصنوعی یا اجرای برنامه‌های سنگین، مقدار زیادی گرما را در یک منطقه بسیار کوچک تولید کند.
اگر این گرما به‌سرعت پخش نشود، دمای همان نقطه بالا می‌رود.
گوشی برای جلوگیری از افزایش بیش از حد دما، معمولاً فرکانس CPU و GPU را کاهش می‌دهد. به این فرایند Thermal Throttling یا «کاهش عملکرد حرارتی» گفته می‌شود.
Thermal Throttling چیست؟
وقتی دمای قطعات اصلی گوشی بیش از محدوده موردنظر سیستم بالا می‌رود، نرم‌افزار و سیستم مدیریت توان می‌توانند سرعت پردازنده را کاهش دهند.
نتیجه ممکن است شامل موارد زیر باشد:
-
کاهش نرخ فریم در بازی‌ها
-
افت عملکرد CPU و GPU
-
لگ و Stutter
-
کند شدن اجرای بعضی برنامه‌ها
-
کاهش پایداری عملکرد در استفاده طولانی
-
افزایش محسوس دمای بدنه
به همین دلیل است که ممکن است یک گوشی در ابتدای اجرای یک بازی عملکرد بسیار خوبی داشته باشد، اما بعد از 20 یا 30 دقیقه عملکرد آن کاهش پیدا کند. هنگام اجرای بازی‌های سنگین، پردازنده و پردازنده گرافیکی گوشی گرمای زیادی تولید می‌کنند و اگر این گرما به‌سرعت دفع نشود، دمای دستگاه افزایش پیدا میکند.
یکی از وظایف سیستمهای حرارتی پیشرفته مانند Vapor Chamber این است که شرایط را برای دفع بهتر گرما فراهم کنند و رسیدن سریع سیستم به محدودیت حرارتی را به تاخیر بیندازند.
Vapor Chamber چگونه گوشی را خنک میکند؟
برای درک عملکرد Vapor Chamber باید با چرخه انتقال حرارت آن آشنا شویم.
این فرایند را می‌توان در چهار مرحله اصلی توضیح داد.
1. تبخیر مایع در قسمت داغ
وقتی پردازنده گوشی تحت فشار قرار می‌گیرد، گرمای زیادی تولید میکند.
این گرما از طریق رابط حرارتی به Vapor Chamber منتقل می‌شود. در قسمت داخلی محفظه، مقدار کمی مایع کاری وجود دارد.
وقتی این مایع در نزدیکی نقطه داغ انرژی کافی دریافت کند، تبخیر شده و به بخار تبدیل می‌شود.
فرایند تغییر فاز از مایع به بخار مقدار زیادی انرژی حرارتی را جذب میکند.
2. حرکت بخار به سمت قسمت‌های خنک‌تر
بخار ایجادشده در فضای داخلی Vapor Chamber حرکت میکند و گرما را از نقطه داغ به بخش‌های خنک‌تر محفظه منتقل میکند.
مزیت مهم این ساختار این است که گرما دیگر فقط از طریق رسانش ساده فلز از یک نقطه به نقطه دیگر منتقل نمی‌شود.
به این ترتیب، گرمای بسیار متمرکز پردازنده در سطح وسیعتری پخش می‌شود.
3. میعان بخار و آزاد شدن گرما
وقتی بخار به قسمت‌های خنک‌تر Vapor Chamber می‌رسد، انرژی حرارتی خود را از دست می‌دهد و دوباره به مایع تبدیل می‌شود.
گرمای منتقل‌شده سپس از طریق لایه‌های حرارتی دیگر، فریم و بدنه گوشی به محیط اطراف منتقل می‌شود.
در نتیجه، گرمایی که ابتدا در یک نقطه کوچک در نزدیکی پردازنده متمرکز بود، روی سطح بزرگ‌تری توزیع شده است.
4. بازگشت مایع به نقطه داغ
حالا باید مایع دوباره به محل اولیه خود برگردد.
اینجا ساختار Wick وارد عمل می‌شود.
Wick یک ساختار بسیار ریز و متخلخل در داخل Vapor Chamber است که با استفاده از خاصیت مویینگی (Capillary Action)، مایع را به سمت قسمت داغ برمی‌گرداند.
در نتیجه چرخه دوباره از ابتدا شروع می‌شود.
تبخیر -> حرکت بخار -> میعان -> بازگشت مایع
این چرخه در زمان تولید گرما بارها تکرار می‌شود.
مهم‌ترین مزیت Vapor Chamber در گوشی چیست؟
مهم‌ترین مزیت Vapor Chamber این نیست که گرما را «ناپدید» میکند.
در واقع، هیچ سیستم خنک‌کننده‌ای گرما را از بین نمیبرد.
وظیفه Vapor Chamber این است که گرمای متمرکز را سریع‌تر و یکنواخت‌تر پخش کند تا سایر قسمت‌های سیستم حرارتی گوشی بتوانند آن را راحت‌تر به محیط منتقل کنند.
فرض کنید یک نقطه کوچک از فلز بسیار داغ شده است.
اگر گرما فقط از طریق رسانش معمولی منتقل شود، همان نقطه میتواند دمای بسیار بالایی پیدا کند.
اما Vapor Chamber این گرما را روی سطح بزرگ‌تری پخش میکند.
در نتیجه، به جای یک Hot Spot بسیار داغ، با سطح وسیعتری مواجه هستیم که گرما در آن توزیع شده است.
این ویژگی برای گوشی‌های باریک اهمیت بسیار زیادی دارد.
تفاوت Vapor Chamber با Heat Pipe چیست؟
Vapor Chamber و Heat Pipe هر دو از تغییر فاز یک سیال برای انتقال گرما استفاده می‌کنند، اما ساختار آنها متفاوت است.
Heat Pipe معمولاً ساختاری لوله‌ای دارد. بخار درون این لوله حرکت میکند و گرما را از یک بخش به بخش دیگر منتقل میکند.
اما Vapor Chamber یک ساختار پهن و تخت دارد.
این تفاوت باعث می‌شود Vapor Chamber برای دستگاه‌هایی که یک منبع گرمایی کوچک دارند و باید گرما را در سطح وسیعی پخش کنند، بسیار مناسب باشد.
در گوشی هوشمند، پردازنده میتواند گرما را در یک ناحیه کوچک تولید کند؛ بنابراین پخش کردن این گرما روی سطح بزرگتر اهمیت زیادی دارد.
Vapor Chamber بهتر است یا ورق گرافیتی؟
گرافیت سال‌هاست در سیستمهای خنککننده گوشی استفاده می‌شود و همچنان یکی از اجزای مهم بسیاری از سیستمهای حرارتی است.
ورق‌های گرافیتی می‌توانند گرما را در جهت‌های مختلف روی سطح خود پخش کنند و ضخامت بسیار کمی داشته باشند.
اما Vapor Chamber از یک مکانیزم متفاوت استفاده میکند.
در Vapor Chamber، تغییر فاز مایع و بخار به انتقال سریع انرژی حرارتی کمک میکند و میتواند برای مدیریت Hot Spotهای شدید بسیار موثر باشد.
به همین دلیل در گوشی‌های قدرتمند امروزی معمولاً شاهد ترکیبی از چند فناوری هستیم، نه اینکه فقط از یک روش استفاده شود.
برای مثال، یک سیستم حرارتی ممکن است شامل این موارد باشد:
-
Vapor Chamber
-
ورق‌های گرافیتی
-
مس
-
رابط‌های حرارتی
-
فریم فلزی
-
چسب یا مواد انتقال حرارت
همه این اجزا در کنار یکدیگر یک Thermal Stack یا مجموعه حرارتی را تشکیل می‌دهند.
آیا Vapor Chamber باعث سرد شدن گوشی می‌شود؟
نه لزوماً.
این نکته اهمیت زیادی دارد.
هدف Vapor Chamber این نیست که گوشی را همیشه سرد نگه دارد. بلکه هدف آن مدیریت بهتر گرما است.
اگر گوشی هنگام اجرای یک بازی سنگین گرمای زیادی تولید کند، Vapor Chamber این گرما را سریع‌تر در سطح بیشتری توزیع میکند.
بنابراین ممکن است تمام بدنه گوشی گرم شود، اما در عوض یک نقطه بسیار داغ در نزدیکی پردازنده ایجاد نشود.
از طرف دیگر، اگر گوشی همچنان گرمای زیادی تولید کند و امکان انتقال آن گرما به محیط محدود باشد، Vapor Chamber بهتنهایی نمی‌تواند گوشی را سرد کند.
به همین دلیل طراحی کلی گوشی، جنس بدنه، اندازه محفظه بخار، رابط‌های حرارتی و حتی شرایط محیطی نیز اهمیت دارند. اگر هنگام بازی طولانی به خنک‌کاری بیشتری نیاز دارید، روش‌های دیگری هم وجود دارد. بهترین روش خنک کردن گوشی هنگام بازی
Vapor Chamber چه تاثیری روی بازی موبایل دارد؟
بازی‌های سنگین یکی از سخت‌ترین سناریوها برای سیستم خنککننده گوشی هستند.
در یک بازی سه‌بعدی سنگین، CPU و GPU ممکن است برای مدت طولانی تحت بار بالا قرار بگیرند.
بیشتر بخوانید: چرا گوشی هنگام بازی داغ می‌شود؟
اگر سیستم حرارتی نتواند این گرما را مدیریت کند، دمای گوشی افزایش پیدا کرده و سیستم ممکن است برای کنترل دما عملکرد پردازنده را کاهش دهد.
وجود Vapor Chamber میتواند به پخش سریع‌تر گرما و کاهش تمرکز حرارت در یک نقطه کمک کند.
نتیجه احتمالی آن میتواند شامل موارد زیر باشد:
-
پایداری بهتر عملکرد در بازی‌های طولانی
-
کاهش احتمال افت ناگهانی فریم
-
کنترل بهتر Hot Spot پردازنده
-
توزیع یکنواخت‌تر گرما در بدنه
-
حفظ عملکرد بالا برای مدت طولانی‌تر
البته عملکرد نهایی فقط به Vapor Chamber وابسته نیست و به پردازنده، نرم‌افزار، مصرف انرژی، طراحی گوشی و سایر اجزای سیستم خنککننده نیز بستگی دارد.
آیا Vapor Chamber برای شارژ سریع هم مفید است؟
شارژ سریع نیز یکی از منابع تولید گرما در گوشی است.
وقتی گوشی با توان بالا شارژ می‌شود، بخشی از انرژی به گرما تبدیل می‌شود و مدیریت این گرما برای حفظ عملکرد و سلامت باتری اهمیت دارد.
Vapor Chamber میتواند به توزیع حرارت ایجادشده در داخل گوشی کمک کند.
با این حال، نباید تصور کرد که وجود Vapor Chamber بهتنهایی باعث می‌شود شارژ سریع هیچ گرمایی تولید نکند.
کنترل دما هنگام شارژ به عوامل دیگری مانند طراحی باتری، مدار مدیریت توان، شارژر، نرم‌افزار و الگوریتم‌های کنترل شارژ نیز وابسته است.
کدام گوشی‌ها از Vapor Chamber استفاده می‌کنند؟
امروزه Vapor Chamber دیگر یک فناوری کاملاً خاص و محدود به گوشی‌های گیمینگ نیست.
این فناوری در تعدادی از گوشی‌های پرچمدار و قدرتمند مورد استفاده قرار گرفته است.
برندهایی مانند Samsung، Google، OnePlus، Xiaomi و Realme در نسل‌های مختلف محصولات خود از فناوری‌های مبتنی بر Vapor Chamber استفاده کرده‌اند. گوشی‌های گیمینگ مانند ASUS ROG Phone و Nubia RedMagic نیز از سیستمهای حرارتی پیشرفته برای کنترل گرمای حاصل از بازی‌های سنگین استفاده می‌کنند.
حتی در نسل‌های جدید آیفون نیز استفاده از Vapor Chamber به بخشی از بحث طراحی حرارتی تبدیل شده است. برای مثال، کالبدشکافی iPhone 17 Pro وجود یک Vapor Chamber مسی را نشان داده است.
این روند نشان می‌دهد که با افزایش توان پردازشی گوشی‌ها، مدیریت حرارت به یکی از بخش‌های مهم طراحی سخت‌افزار تبدیل شده است.
Vapor Chamberهای فوق باریک
یکی از بزرگ‌ترین چالش‌های سازندگان گوشی این است که سیستم خنککننده را قدرتمندتر کنند، بدون اینکه ضخامت گوشی افزایش پیدا کند.
به همین دلیل، تولیدکنندگان به سمت Ultra-Thin Vapor Chamber یا UTVC رفته‌اند.
این محفظه‌ها بسیار باریک طراحی می‌شوند تا بتوانند در فضای محدود داخلی گوشی قرار بگیرند.
هرچه گوشی‌ها باریک‌تر و پردازنده‌ها قدرتمندتر شوند، طراحی این سیستم‌ها نیز پیچیده‌تر خواهد شد.
در آینده احتمالاً شاهد Vapor Chamberهایی خواهیم بود که شکل آنها دقیقاً متناسب با فضای داخلی گوشی طراحی شده است و می‌توانند چند منبع گرمایی را به‌صورت هم‌زمان مدیریت کنند.
آیا Vapor Chamber عمر باتری را افزایش می‌دهد؟
به‌صورت مستقیم، Vapor Chamber باعث افزایش ظرفیت یا عمر باتری نمی‌شود.
اما کنترل بهتر دما میتواند به کاهش فشار حرارتی روی باتری و سایر قطعات کمک کند.
گرمای بالا و مداوم برای باتری‌های لیتیوم‌یونی مطلوب نیست. بنابراین هر فناوری‌ای که به مدیریت بهتر گرمای داخلی گوشی کمک کند، میتواند در طراحی کلی دستگاه نقش مثبتی داشته باشد.
البته سلامت باتری فقط به سیستم خنککننده وابسته نیست و الگوی شارژ، دمای محیط، میزان استفاده، چرخه‌های شارژ و طراحی خود باتری نیز اهمیت دارند.
آیا گوشی بدون Vapor Chamber بد است؟
خیر.
نبود Vapor Chamber به این معنی نیست که گوشی حتماً سیستم خنککننده ضعیفی دارد.
بسیاری از گوشی‌ها از ترکیبی از گرافیت، مس، فریم فلزی، رابط حرارتی و روش‌های دیگر برای انتقال گرما استفاده می‌کنند.
Vapor Chamber بیشتر زمانی اهمیت پیدا میکند که دستگاه باید مقدار زیادی گرما را برای مدت طولانی مدیریت کند.
بنابراین هنگام مقایسه دو گوشی، نباید تنها بر اساس وجود یا نبود Vapor Chamber تصمیم گرفت. طراحی کلی سیستم حرارتی و عملکرد واقعی دستگاه تحت بار طولانی نیز اهمیت دارد.
آینده فناوری Vapor Chamber در گوشی‌ها
با افزایش استفاده از هوش مصنوعی روی خود گوشی، بازی‌های سنگین‌تر، فیلم‌برداری با وضوح بالا و پردازنده‌های قدرتمندتر، مدیریت حرارت اهمیت بیشتری پیدا خواهد کرد.
به همین دلیل انتظار می‌رود فناوری Vapor Chamber نیز توسعه پیدا کند.
برخی از مسیرهای احتمالی توسعه این فناوری عبارت‌اند از:
Vapor Chamberهای نازک‌تر
سازندگان تلاش می‌کنند ضخامت محفظه را کاهش دهند تا بتوانند سیستم خنککننده قدرتمندتری را در گوشی‌های باریک قرار دهند.
طراحی‌های سه‌بعدی و اختصاصی
Vapor Chamber لزوماً مجبور نیست همیشه یک مستطیل تخت باشد. طراحی‌های پیچیده‌تر می‌توانند متناسب با فضای داخلی گوشی ساخته شوند.
ترکیب با مواد حرارتی مختلف
در گوشی‌های آینده احتمالاً Vapor Chamber در کنار گرافیت، مس و سایر مواد انتقال حرارت به‌عنوان بخشی از یک سیستم حرارتی چندلایه استفاده خواهد شد.
آیا Vapor Chamber واقعاً ارزش دارد؟
اگر گوشی برای اجرای بازی‌های سنگین، پردازش هوش مصنوعی، فیلم‌برداری طولانی یا سایر پردازش‌های سنگین طراحی شده باشد، Vapor Chamber میتواند نقش مهمی در مدیریت گرما داشته باشد.
مهم‌ترین نکته این است که Vapor Chamber را نباید یک «سیستم خنککننده جادویی» در نظر گرفت.
این فناوری گرما را از بین نمیبرد؛ بلکه آن را سریع‌تر از نقطه داغ دور کرده و در سطح بزرگ‌تری پخش میکند.
همین موضوع باعث می‌شود سایر بخش‌های گوشی بتوانند گرما را موثرتر دفع کنند و دستگاه بتواند برای مدت طولانی‌تری عملکرد بالای خود را حفظ کند.
